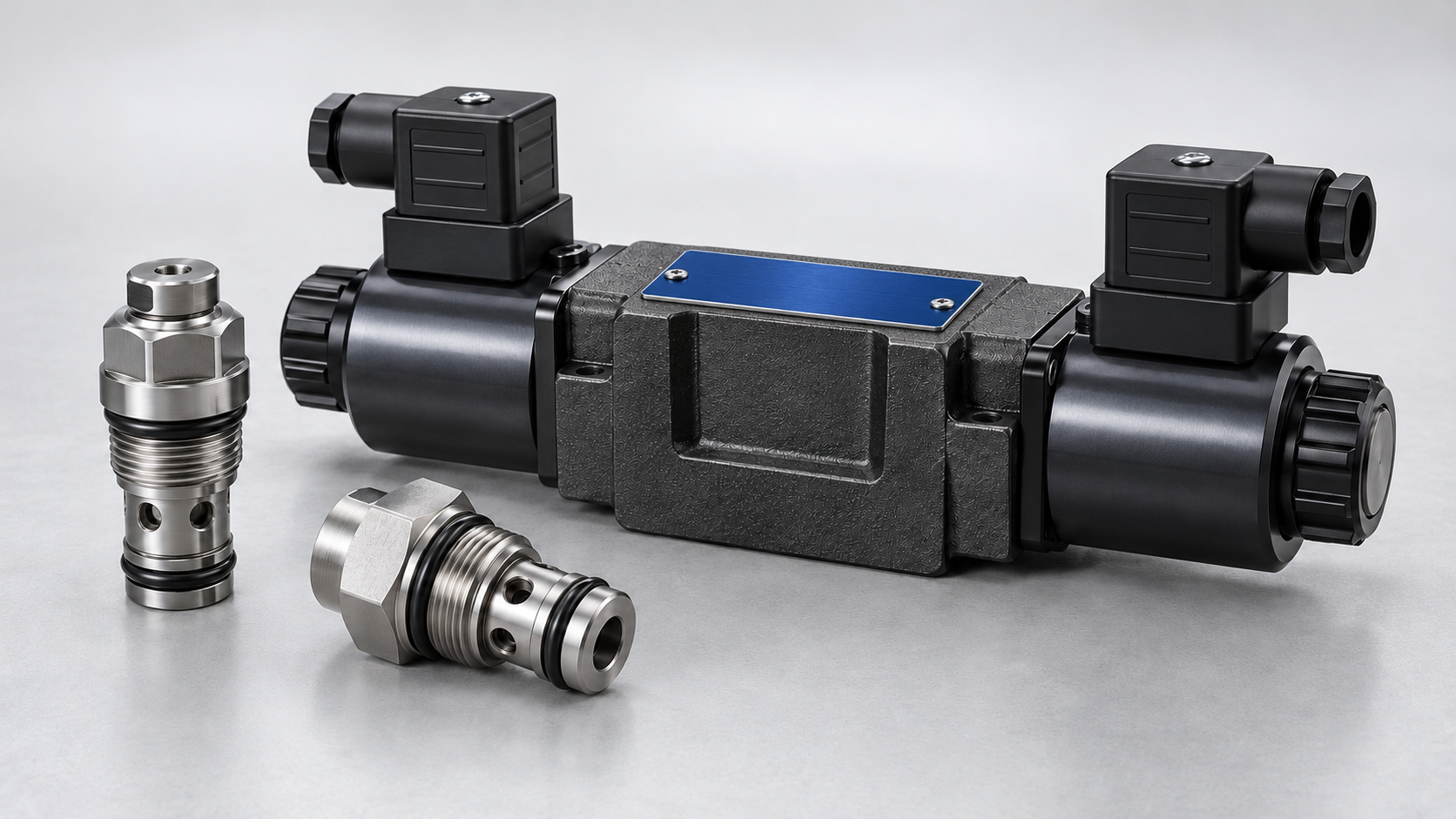

Jak dobrać zawór hydrauliczny do maszyny lub znaleźć właściwy zamiennik? Sprawdź, jakie znaczenie mają funkcja zaworu, ciśnienie, przepływ, przyłącza i sterowanie oraz jakie dane przygotować przed zakupem.
Dobór zaworu hydraulicznego warto zacząć od jego funkcji, pełnego oznaczenia i parametrów układu. Sam wygląd, pasujący gwint czy napięcie cewki nie potwierdzają zgodności. Dwa podobne zawory mogą inaczej kierować przepływem, mieć inne dopuszczalne ciśnienie lub wymagać odmiennego sterowania.
Poniższa lista pomoże przygotować dane do zakupu nowego zaworu lub znalezienia zamiennika do pracującej maszyny.
1. Odczytaj pełne oznaczenie zaworu
Przy wymianie istniejącego elementu zapisz producenta, pełny symbol modelu i numer katalogowy. Nie pomijaj końcowych liter ani cyfr: mogą określać między innymi wersję suwaka, uszczelnienia, sposób sterowania lub wyposażenie elektryczne.
Zrób wyraźne zdjęcie tabliczki znamionowej, oznaczeń na korpusie oraz cewce. Numer cewki nie identyfikuje całego zaworu — tę samą wersję cewki można spotkać przy różnych funkcjach hydraulicznych.
2. Ustal funkcję i sprawdź symbol hydrauliczny
Najpierw określ, za co odpowiada zawór w maszynie. Rozdzielacz steruje kierunkiem przepływu, zawór przelewowy ogranicza ciśnienie, a redukcyjny obniża je w określonej gałęzi układu. Zawory regulujące przepływ służą do jego nastawiania, natomiast zawory zwrotne umożliwiają przepływ w jednym kierunku i blokują go w przeciwnym.
W rozdzielaczu porównaj liczbę dróg i położeń, połączenia kanałów w każdym położeniu oraz sposób powrotu suwaka. Szczególnie ważne jest zachowanie zaworu po wyłączeniu sterowania. Sam opis „rozdzielacz 4/3” nie określa wszystkich tych cech.
Zawór zwrotny sterowany i zawór hamulcowy nie są automatycznie zamienne. Zawór zwrotny sterowany może blokować przepływ od odbiornika, lecz nie służy do płynnego kontrolowania opuszczania obciążenia. Do takiego zadania stosuje się odpowiednio dobrane rozwiązanie kontroli obciążenia, na przykład zawór hamulcowy.
3. Sprawdź dopuszczalne ciśnienie
Porównaj wymagania układu z dopuszczalnym ciśnieniem pracy konkretnej wersji zaworu. Sprawdź również ograniczenia poszczególnych kanałów — dopuszczalne ciśnienie w kanale powrotnym T może być inne niż w kanałach P, A i B.
W zaworach regulujących ciśnienie odróżnij maksymalne ciśnienie pracy od zakresu nastawy. W zaworach pilotowych uwzględnij wymagania dotyczące ciśnienia sterującego oraz odprowadzenia przecieków. Nastaw nie należy dobierać wyłącznie na podstawie maksymalnej wartości podanej w nazwie produktu.
4. Dobierz przepływ i sprawdź spadek ciśnienia
Ustal przepływ wymagany w danym obwodzie, podawany najczęściej w l/min. Następnie sprawdź charakterystykę przepływową oraz granice poprawnego działania zaworu w dokumentacji producenta.
Oznaczenie wielkości, na przykład NG6 lub NG10, nie zastępuje informacji o przepływie. Znaczenie mają także wykonanie suwaka i droga przepływu. Nadmierny spadek ciśnienia na zaworze zwiększa straty energii i ilość ciepła wydzielanego w układzie.
5. Porównaj montaż, przyłącza i gniazdo
- Zawory przyłączane przewodowo: sprawdź rodzaj i rozmiar gwintu, sposób uszczelnienia oraz oznaczenia portów.
- Zawory płytowe i modułowe: porównaj standard powierzchni montażowej, rozmieszczenie kanałów i otworów mocujących oraz wymagane połączenia w zestawie.
- Zawory nabojowe wkręcane: sprawdź dokładny typ gniazda, jego wymiary, uszczelnienia i przypisanie kanałów. Zgodność samego gwintu nie potwierdza zgodności całego gniazda.
Uwzględnij też miejsce na korpus, cewkę, wtyczkę oraz dostęp potrzebny do montażu.
6. Sprawdź sterowanie i parametry elektryczne
Ustal, czy zawór jest sterowany ręcznie, hydraulicznie, elektromagnetycznie czy proporcjonalnie. W zaworze elektromagnetycznym sprawdź napięcie, rodzaj zasilania AC lub DC, a przy AC również wymaganą częstotliwość. Porównaj moc lub pobór prądu, dopuszczalny czas załączenia, złącze i schemat podłączenia.
Samo oznaczenie „24 V” nie wystarcza do doboru. Zawór proporcjonalny wymaga dodatkowo zgodnego sposobu sterowania i odpowiedniego sterownika lub sygnału wejściowego, zależnie od wykonania.
7. Uwzględnij olej, temperaturę i uszczelnienia
Sprawdź zgodność zaworu i materiału uszczelnień z używaną cieczą hydrauliczną. Porównaj dopuszczalną temperaturę, lepkość oraz wymagania producenta dotyczące czystości oleju. Dla elementów elektrycznych uwzględnij także warunki otoczenia i wymagany stopień ochrony przed wodą i pyłem.
Co przygotować do doboru zaworu hydraulicznego?
Aby ułatwić identyfikację części i ocenę zamiennika, przygotuj:
- producenta, pełny symbol i numer katalogowy zaworu;
- zdjęcia oznaczeń, całego zaworu, cewki i przyłączy;
- opis funkcji zaworu oraz schemat hydrauliczny, jeśli jest dostępny;
- ciśnienie i przepływ w obwodzie, jeśli są znane;
- dane zasilania i sterowania;
- informacje o maszynie, oleju oraz warunkach pracy.
Szukasz zaworu hydraulicznego lub zamiennika? Prześlij oznaczenia i zdjęcia do Salus Hydraulics oraz opisz zastosowanie. Jeżeli część danych jest nieznana, zaznacz to w zapytaniu — nie zastępuj ich wartościami orientacyjnymi.
Ostateczny dobór powinien uwzględniać dokumentację konkretnego zaworu i wymagania całego układu, szczególnie przy podtrzymywaniu lub opuszczaniu obciążenia.
